KTC, GEKR085-R4
|
รหัสสินค้า |
ขนาดทอร์ค |
|
GEKR085-R4 |
17 ～ 85N ・ m |
● ใช้ด้ามจับแบบตายตัวพร้อมกับเซ็นเซอร์กำลัง เครื่องมือวัดแรงบิดดิจิทัล
ที่พัฒนาขึ้น "DigiRatche" ที่ช่วยให้การจัดการแรงบิดในระดับที่ง่ายขึ้น
และสูงขึ้นโดยไม่คำนึงถึงท่าทางการทำงานและระดับความชำนาญ

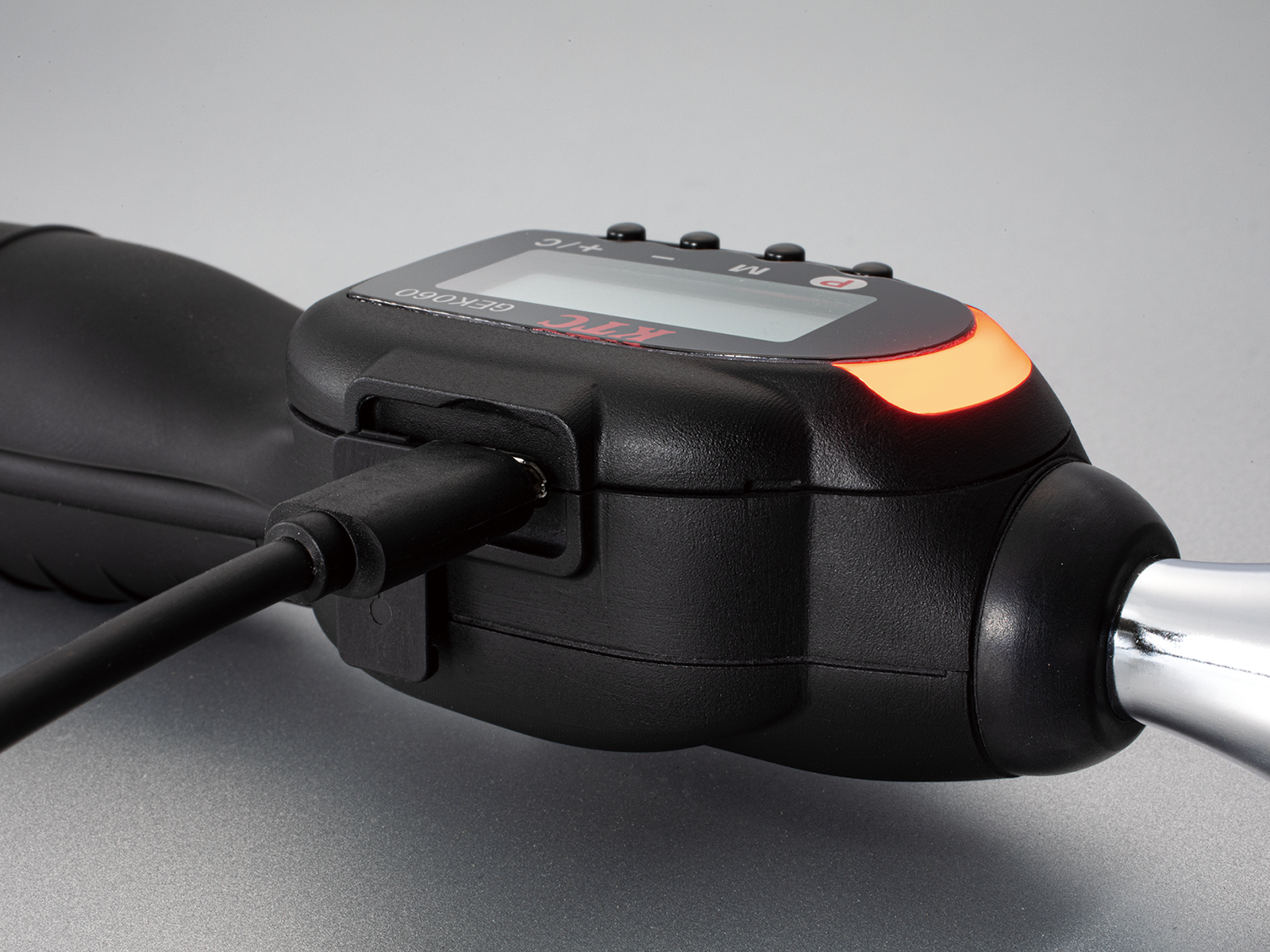

● สามารถใช้งานได้ต่อเนื่อง 12 ชั่วโมงหลังจากชาร์จประมาณ 2.5 ชั่วโมง
(เวลาแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน)
● ข้อมูลจำเพาะอื่นๆ นอกเหนือจากแหล่งจ่ายไฟจะเหมือนกับผลิตภัณฑ์ทั่วไป
(GEK085-R4)
*ไม่รวมเครื่องชาร์จ โปรดเตรียมที่ชาร์จ USB ที่มีจำหน่ายทั่วไป
● สินค้าผลิต และนำเข้าจากประเทศญี่ปุ่น
คุณสมบัติใหม่ที่ปรับปรุงการใช้งาน
● ด้ามจับคงที่พร้อมเซ็นเซอร์กำลัง เซ็นเซอร์ที่ติดตั้งจะตรวจจับ
และวิเคราะห์ภาระการทำงานที่ใช้กับกริปอย่างแม่นยำ ไม่ว่าท่าทางการทำงาน
และความชำนาญจะเป็นอย่างไร ตอนนี้สามารถวัดแรงบิดได้แม่นยำยิ่งขึ้น
● โคมไฟ LED ขนาดใหญ่ที่สามารถตรวจสอบแสงได้จากด้านข้าง
สามารถตรวจสอบหลอดไฟ LED ได้ง่ายแม้จากตำแหน่งที่มองเห็นได้ยาก
เช่น เมื่อทำงานในที่เล็กๆ ช่วยเพิ่มความสามารถในการใช้งาน
การตั้งค่าแบบกำหนดเองสำหรับฉากที่หลากหลาย
● การสลับโหมดการวัดแรงบิด วิธีการวัดแรงบิดสามารถเลือกได้จากสามโหมดต่อไปนี้ตามการใช้งาน
● โหมดการวัด
การแสดงแรงบิดกระชับแบบดิจิตอล สามารถควบคุมแรงบิดด้วยสายตาได้ สะดวกเมื่อคุณต้องการตรวจสอบค่าที่วัดได้ในงานขันแน่นทั่วไป
● โหมดพรีเซ็ต
การแจ้งเตือนถึงแรงบิดเป้าหมายที่ตั้งไว้นั้นมาจากการปล่อยแสง LED และออด สามารถบันทึกหน่วยความจำได้สูงสุด 5 รายการ
จึงเหมาะสำหรับงานต่างๆ เช่น การประกอบเครื่องยนต์และการติดตั้งแม่พิมพ์
● โหมดตัดสินผ่าน / ไม่ผ่าน
สามารถตั้งค่าขีดจำกัดบนและล่างของแรงบิดเป้าหมายได้ และสามารถตัดสินว่าผ่าน/ไม่ผ่านและจำนวนรอบได้ สามารถกำหนดช่วงผ่านได้
และสามารถจับแรงบิดเกินและแรงบิดที่ไม่เพียงพอได้.
● การสลับโหมดการแสดงค่าการวัด วิธีการแสดงค่าการวัดสามารถเลือกได้จากสามโหมดต่อไปนี้ตามการใช้งาน
● โหมดพักสูงสุด
แสดงค่าสูงสุดของแรงบิดกระชับ เหมาะสำหรับการขันไส้กรองน้ำมันเครื่องและปลั๊ก เนื่องจากคุณสามารถตรวจสอบได้ว่าการขันแน่นเสร็จสิ้น
อย่างถูกต้องหลังเลิกงานหรือไม่
● โหมดล้างอัตโนมัติ
การแสดงค่าสูงสุดสามารถกลับสู่การแสดงผลเป็นศูนย์ในเวลาที่กำหนด ตั้งเวลาล้างได้ตั้งแต่ 1 ถึง 10 วินาที เหมาะสำหรับงานต่อเนื่อง
ที่มีแรงบิดเท่ากัน เช่น ข้อต่อท่อ การขันน๊อตล้อ
● โหมดติดตาม
ค่าแรงบิดจะแสดงตามเวลาจริงโดยไม่รักษาค่าสูงสุดของค่าที่วัดได้ สามารถวัดแรงบิดของคลัตช์สลิปและแรงบิดของพวงมาลัยเพาเวอร์
● เสียงกริ่งเปิด / ปิดการสลับ
ฟังก์ชั่นเปิด / ปิดเสียงกริ่งที่แจ้งให้คุณทราบเมื่อใช้งานปุ่มหรือเมื่อถึงแรงบิดที่ตั้งไว้
● โหมดเปิดเสียงกริ่ง
เสียงออดจะดังขึ้นเมื่อกดปุ่มหรือถึงแรงบิดที่ตั้งไว้
● โหมดปิดเสียงกริ่ง
สะดวกสำหรับสำนักงานหรือทำงานดึกเมื่อคุณไม่ต้องการส่งเสียงบี๊บ
ฟังก์ชันพื้นฐานสูงที่รองรับการใช้งานง่าย
● ประแจแรงบิดดิจิตอลที่จัดการได้เหมือนวงล้อ ความยาวโดยรวมเกือบเท่าด้ามวงล้อทั่วไป คุณจึงหมุนได้อย่างรวดเร็วเหมือนด้ามวงล้อ
เนื่องจากสามารถยืนยันแรงบิดที่ใช้บนจอแสดงผลดิจิตอลแบบเรียลไทม์ การจัดการแรงบิดที่รุนแรงจึงเป็นไปได้
● ตรวจสอบแรงบิดด้วยเสียงและแสง และตรวจสอบแรงบิดด้วยการคงค่าสูงสุด ที่ 90% ของแรงบิดที่ตั้งไว้ ไฟ LED จะกะพริบพร้อมเสียงกริ่ง
เป็นช่วงๆ ที่ 100% ออดจะเปลี่ยนเป็นเสียงต่อเนื่องและไฟ LED จะสว่างขึ้น ดังนั้นจึงสามารถใช้ได้แม้ในมุมที่มองไม่เห็นหน้าจอ LCD
ฟังก์ชัน Peak Hold ช่วยให้คุณตรวจสอบได้ว่าการขันแน่นนั้นแม่นยำหรือไม่ สามารถจัดเก็บแรงบิดสูงสุด 5 ชุดในหน่วยความจำ
ดังนั้นจึงสะดวกในการลงทะเบียนงานที่ใช้บ่อย (โหมดพรีเซ็ต * 1 นาฬิกา)
● ด้วยฟังก์ชันการแปลงหน่วยแรงบิด การบำรุงรักษารถยนต์เก่าและรถยนต์ต่างประเทศก็ปลอดภัยเช่นกัน สามารถแปลง N・m
เป็นหน่วย kgf・m, lbf・in และ lbf・ft ไม่จำเป็นต้องมีการคำนวณการแปลงหน่วยที่ลำบากสำหรับงานบำรุงรักษารถยนต์เก่า
และรถต่างประเทศที่ไม่มีแรงบิดที่ระบุเป็น Nm
● วัดได้ทั้งทิศทางซ้าย และขวา สามารถวัดเกลียวขวา และเกลียวซ้ายได้
● ฟังก์ชันการวัดแรงบิดของแท้ที่ล้างมาตรฐานสากล (ISO) ความแม่นยำในการวัดคือ ± 4% ในทิศทางซ้ายและขวา ล้างมาตรฐาน ISO * 2
นอกจากนี้ยังสามารถสอบเทียบและซ่อมแซมการสอบเทียบได้
● การนำหัวจับวงล้อ KTC ที่ได้รับการยอมรับมาอย่างดี ฟังก์ชั่นการวัดแรงบิดยังคงรักษาการทำงานที่สะดวกสบายของ "กลไกยูเนี่ยน",
"กรงเล็บแบบบูรณาการ" และ "36 เกียร์" ที่ซ็อกเก็ตไม่หลุดออกมาโดยไม่คาดคิดเว้นแต่จะกดปุ่ม มันถูกหลอมรวม
รูปด้านบนแสดงการทำงานในโหมดพรีเซ็ต
ข้อมูลจำเพาะของผลิตภัณฑ์
ประแจปอนด์ ดิจิตอล 3/8"
|
รหัสสินค้า |
sq. |
B |
L |
T1 |
T2 |
น้ำหนัก (กรัม) |
|
GEKR085-R4 |
1/2" |
39.5 |
274 |
18.18 |
36 |
590 |
● GEKR085-R4 มาพร้อมตัวเรือนเรซินพิเศษ (เล็ก) (ขนาดตัวเรือน : ก322 x ย107 x ส57)
● GEKR085-R4-L มาพร้อมตัวเรือนเรซินพิเศษ (ขนาดใหญ่) (ขนาดตัวเรือน : ก324 x ย166 x ส58)
● กล่องเรซินแบบพิเศษ (ขนาดใหญ่) สามารถจัดเก็บได้โดยใช้ซ็อกเก็ตที่ติดอยู่กับที่ยึดซ็อกเก็ต EHB405 (แยกจำหน่าย)
(ซ็อกเก็ตที่มีความยาวรวม 70 มม. และเส้นผ่านศูนย์กลางภายนอกมากกว่า 32 มม. ซ็อกเก็ตบิต ฯลฯ ไม่สามารถจัดเก็บได้)
● ชุดซ่อม ( BR4E-K ) ถูกตั้งค่าไว้สำหรับหัววงล้อ
*หากคุณใช้ชุดซ่อม เราขอแนะนำให้คุณปรับเทียบและปรับแต่งค่าใหม่อีกครั้ง
*Digirache เป็นเครื่องหมายการค้าจดทะเบียนของ Kyoto Machine Tool Co., Ltd.
|
ช่วงการวัดแรงบิด |
17 ถึง 85 N ・ m |
|
หน่วยแสดงผลขั้นต่ำ |
0.1Nm |
|
ความแม่นยำในการวัด |
สกรูขวา สกรูซ้าย ± 3% + 1 หลัก (หลัก = หน่วยแสดงผลขั้นต่ำ) ภายในช่วงการวัดแรงบิด |
|
ทิศทางการวัด |
เกลียวขวา เกลียวซ้าย |
|
หน่วยวัด |
N · m (เปลี่ยนได้โดยการเปลี่ยน kgf · m, lbf · in, lbf · ft) |
|
แหล่งจ่ายไฟ |
แบตเตอรี่ลิเธียมโพลิเมอร์แบบชาร์จไฟได้ (รวม: สายชาร์จ) * ไม่รวมเครื่องชาร์จ โปรดเตรียมที่ชาร์จ USB ที่มีจำหน่ายทั่วไป |
|
เวลาในการชาร์จ |
2.5 ชม. (ใช้ได้ต่อเนื่อง 12 ชม.* ) * เวลาแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน |
|
จำนวนหน่วยความจำที่ลงทะเบียน |
5 ครั้ง (สามารถบันทึกค่าแรงบิดเป้าหมายได้) |
|
ปิดอัตโนมัติ |
หากไม่มีการดำเนินการใดๆ ประมาณ 2 นาที เครื่องจะปิดโดยอัตโนมัติ |
● โปรดใช้ภายในช่วงการวัดแรงบิด
● ห้ามต่อท่อ ฯลฯ
● อย่าตีหรือทำหล่นแทนที่จะใช้ค้อนกระแทกอย่างแรง
● ไม่สามารถกันน้ำได้
● หากมีสารเคมีติดอยู่ ให้เช็ดออกโดยเร็ว
● ขอแนะนำให้ปรับเทียบแรงบิดอย่างสม่ำเสมอเพื่อรักษาความแม่นยำในการวัด
