KTC, GEKR030-C3
|
รหัสสินค้า |
ขนาดทอร์ค |
|
GEKR030-C3 |
6-30N ・ m |
● ใช้ด้ามจับแบบตายตัวพร้อมกับเซ็นเซอร์กำลัง เครื่องมือวัดแรงบิดดิจิทัลที่พัฒนาขึ้น
"DigiRatche" ที่ช่วยให้การจัดการแรงบิดในระดับที่ง่ายขึ้นและสูงขึ้นโดยไม่คำนึงถึง
ท่าทางการทำงานและระดับความชำนาญ
● สามารถใช้งานได้ต่อเนื่อง 12 ชั่วโมงหลังจากชาร์จประมาณ 2.5 ชั่วโมง
(เวลาแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน)
● ข้อมูลจำเพาะอื่นๆ นอกเหนือจากแหล่งจ่ายไฟจะเหมือนกับผลิตภัณฑ์ทั่วไป
(GEK030-C3)
* ไม่รวมเครื่องชาร์จ โปรดเตรียมที่ชาร์จ USB ที่มีจำหน่ายทั่วไป
● สินค้าผลิต และนำเข้าจากประเทศญี่ปุ่น
รายละเอียดข้อมูลสินค้า
คุณสมบัติใหม่ที่ได้รับการปรับปรุงสำหรับการใช้งานที่ดีขึ้น
● ด้ามจับคงที่ ที่มาพร้อมเซ็นเซอร์กำลัง เซ็นเซอร์ที่ติดตั้งจะสามารถตรวจจับ
และวิเคราะห์ภาระการทำงานที่ใช้กับด้ามจับได้อย่างแม่นยำ ไม่ว่าท่าทางการทำงาน
และความชำนาญจะเป็นอย่างไร การพัฒนานี้สามารถวัดแรงบิดได้แม่นยำยิ่งขึ้น
●โคมไฟ LED ขนาดใหญ่ที่สามารถตรวจสอบแสงได้จากด้านข้าง
และสามารถตรวจสอบหลอดไฟ LED ได้ง่ายแม้จากตำแหน่งที่มองไม่เห็น
จอแสดงผล เช่น เมื่อทำงานในที่เล็กๆ ช่วยเพิ่มความสามารถในการใช้งาน
การตั้งค่าแบบกำหนดเองสำหรับฉากที่หลากหลาย
● การสลับโหมดการวัดแรงบิด วิธีการวัดแรงบิดสามารถเลือกได้จากสามโหมดต่อไปนี้ตามการใช้งาน
● โหมดการวัด
การแสดงแรงบิดกระชับแบบดิจิตอล สามารถควบคุมแรงบิดด้วยสายตาได้ สะดวกเมื่อคุณต้องการตรวจสอบค่าที่วัดได้ในงานขันแน่นทั่วไป
● โหมดพรีเซ็ต
การแจ้งเตือนถึงแรงบิดเป้าหมายที่ตั้งไว้นั้นมาจากการปล่อยแสง LED และออด สามารถบันทึกหน่วยความจำได้สูงสุด 5 รายการ
จึงเหมาะสำหรับงานต่างๆ เช่น การประกอบเครื่องยนต์และการติดตั้งแม่พิมพ์
● โหมดตัดสินผ่าน / ไม่ผ่าน
สามารถตั้งค่าขีดจำกัดบนและล่างของแรงบิดเป้าหมายได้ และสามารถตัดสินว่าผ่าน/ไม่ผ่านและจำนวนรอบได้
สามารถกำหนดช่วงผ่านได้และสามารถจับแรงบิดเกินและแรงบิดที่ไม่เพียงพอได้.
● การสลับโหมดการแสดงค่าการวัด วิธีการแสดงค่าการวัดสามารถเลือกได้จากสามโหมดต่อไปนี้ตามการใช้งาน
● โหมดพักสูงสุด
แสดงค่าสูงสุดของแรงบิดกระชับ เหมาะสำหรับการขันไส้กรองน้ำมันเครื่องและปลั๊ก เนื่องจากคุณสามารถตรวจสอบได้ว่าการขันแน่นเสร็จสิ้น
อย่างถูกต้องหลังเลิกงานหรือไม่
● โหมดล้างอัตโนมัติ
การแสดงค่าสูงสุดสามารถกลับสู่การแสดงผลเป็นศูนย์ในเวลาที่กำหนด ตั้งเวลาล้างได้ตั้งแต่ 1 ถึง 10 วินาที
เหมาะสำหรับงานต่อเนื่องที่มีแรงบิดเท่ากัน เช่น ข้อต่อท่อ การขันน๊อตล้อ
● โหมดติดตาม
ค่าแรงบิดจะแสดงตามเวลาจริงโดยไม่รักษาค่าสูงสุดของค่าที่วัดได้ สามารถวัดแรงบิดของคลัตช์สลิปและแรงบิดของพวงมาลัยเพาเวอร์
● เสียงกริ่งเปิด / ปิดการสลับ
ฟังก์ชั่นเปิด / ปิดเสียงกริ่งที่แจ้งให้คุณทราบเมื่อใช้งานปุ่มหรือเมื่อถึงแรงบิดที่ตั้งไว้
● โหมดเปิดเสียงกริ่ง
เสียงออดจะดังขึ้นเมื่อกดปุ่มหรือถึงแรงบิดที่ตั้งไว้
● โหมดปิดเสียงกริ่ง
สะดวกสำหรับสำนักงานหรือทำงานดึกเมื่อคุณไม่ต้องการส่งเสียงบี๊บ
ฟังก์ชันพื้นฐานสูงที่รองรับการใช้งานง่าย
● ประแจแรงบิดดิจิตอลที่จับได้เหมือนวงล้อ ที่มีความยาวเกือบเท่าด้ามวงล้อปกติ มันสามารถหมุนได้อย่างรวดเร็วเหมือนด้ามวงล้อ
เนื่องจากสามารถยืนยันแรงบิดที่ใช้ได้แบบเรียลไทม์บนจอแสดงผลดิจิตอล การจัดการแรงบิดที่รุนแรงจึงเป็นไปได้
● ตรวจสอบแรงบิดด้วยเสียงและแสง ตรวจสอบแรงบิดด้วยการถือครองสูงสุด ไฟ LED กะพริบพร้อมเสียงเตือนเป็นระยะๆ ที่ 90%
ของแรงบิดที่ตั้งไว้ ออดจะเปลี่ยนเป็นเสียงต่อเนื่องที่ 100% และไฟ LED จะสว่างขึ้น ดังนั้นจึงสามารถใช้ได้แม้ในมุมที่มองไม่เห็นหน้าจอ
LCD ฟังก์ชัน Peak Hold ช่วยให้คุณตรวจสอบได้ด้วยสายตาว่าทำการขันแน่นอย่างถูกต้องหรือไม่ เนื่องจากสามารถจัดเก็บแรงบิดชุดสูงสุด
ห้าชุดในหน่วยความจำ การบันทึกการทำงานบ่อยครั้งจึงสะดวก (ในโหมดพรีเซ็ต)
● ด้วยฟังก์ชันการแปลงหน่วยแรงบิด การบำรุงรักษารถยนต์เก่า และรถยนต์ต่างประเทศก็ปลอดภัยเช่นกัน Nm
สามารถแปลงเป็น kgfm, lbfin, lbfft ไม่จำเป็นต้องทำการคำนวณการแปลงหน่วยที่ซับซ้อนสำหรับงานบำรุงรักษารถยนต์เก่า
และรถต่างประเทศที่ไม่มีแรงบิดที่ระบุเป็น N · m
● สามารถวัดได้ทั้งด้านขวาและด้านซ้าย สามารถวัดเกลียวขวาและด้ายซ้ายได้
● ฟังก์ชันการวัดแรงบิดที่เต็มเปี่ยมที่ล้างมาตรฐานสากล (ISO) ความแม่นยำในการวัดคือ ± 4% ในทิศทางซ้ายและขวา
ตรงตามมาตรฐาน ISO การสอบเทียบและการซ่อมแซมการสอบเทียบก็สามารถทำได้
● ใช้ฟังก์ชั่นการวัดแรงบิดของหัวจับวงล้อ KTC ที่ได้รับการยอมรับอย่างดีในขณะที่ยังคงความสามารถในการทำงานที่สะดวกสบาย
ของ "กลไกยูเนี่ยน" และ "อีการวม" และ "เฟือง 36 ชิ้น" ที่ซ็อกเก็ตไม่หลุดออกมาโดยไม่ได้ตั้งใจ เว้นแต่จะกดปุ่มถูกกด ถูกหลอมรวม
รูปด้านบนแสดงการทำงานในโหมดพรีเซ็ต
ข้อมูลจำเพาะของผลิตภัณฑ์
|
รหัสสินค้า |
sq. |
B |
L |
T1 |
T2 |
Weight (g.) |
|
GEKR030-C3 |
3/8" |
22 |
211 |
10 |
36 |
330 |

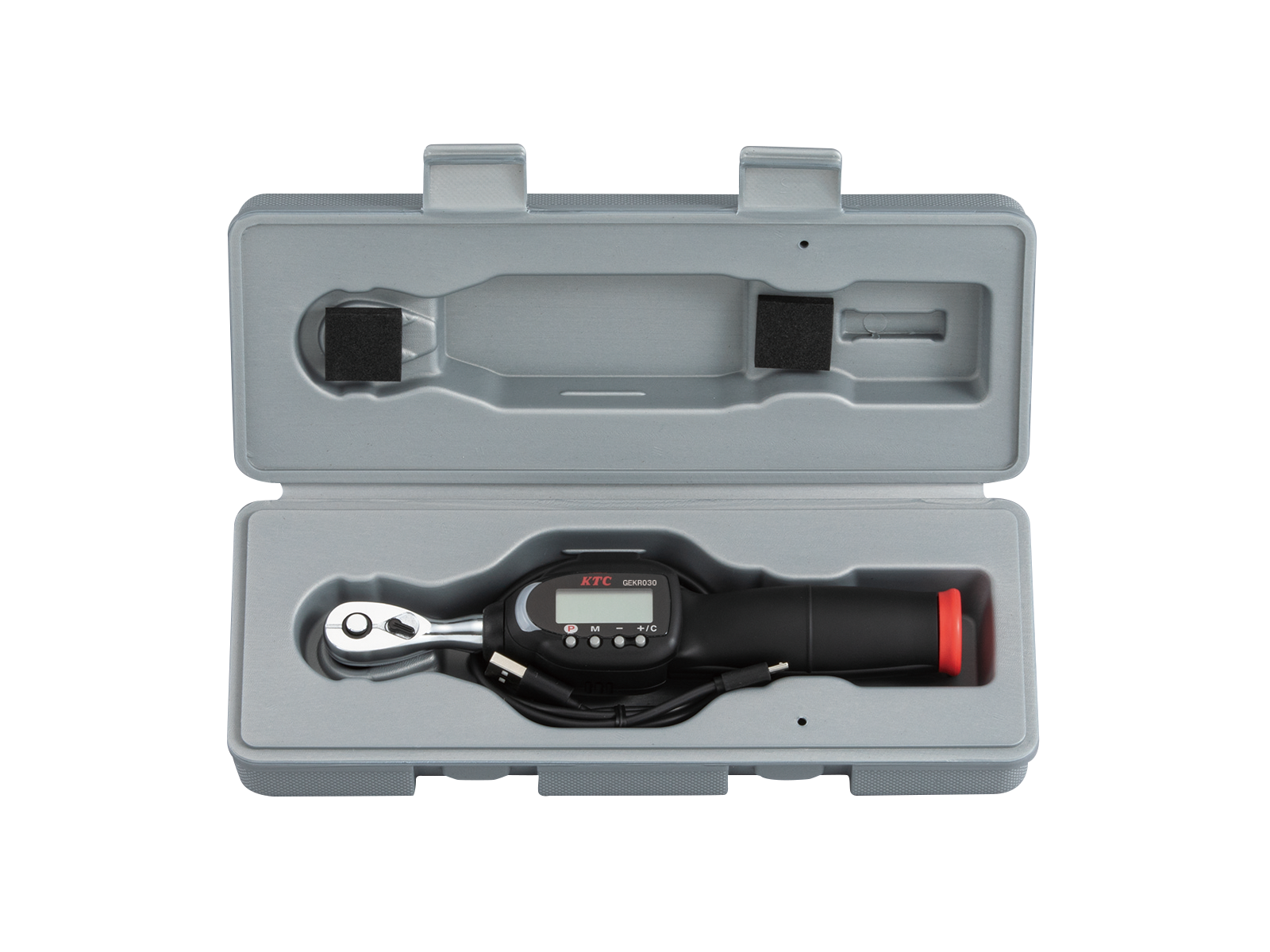

● GEKR030-C3 มาพร้อมตัวเรือนเรซินพิเศษ (เล็ก) (ขนาดเคส: ก268 x ล107 x ส57)
● GEKR030-C3-L มาพร้อมตัวเรือนเรซินพิเศษ (ขนาดใหญ่) (ขนาดตัวเรือน : ก324 x ล166 x ส58)
● กล่องเรซินแบบพิเศษ (ขนาดใหญ่) สามารถจัดเก็บได้โดยใช้ซ็อกเก็ตที่ติดอยู่กับที่ยึดซ็อกเก็ต EHB305 (แยกจำหน่าย)
(ซ็อกเก็ตที่มีความยาวรวม 70 มม. และเส้นผ่านศูนย์กลางภายนอกมากกว่า 32 มม. ซ็อกเก็ตบิต ฯลฯ ไม่สามารถจัดเก็บได้)
● ชุดซ่อม (BRC3-K) ถูกตั้งค่าไว้สำหรับหัววงล้อ
* หากคุณใช้ชุดซ่อม เราขอแนะนำให้คุณปรับเทียบและปรับแต่ง
* Digirache เป็นเครื่องหมายการค้าจดทะเบียนของ Kyoto Machine Tool Co., Ltd.
|
ช่วงการวัดแรงบิด |
6 ～ 30N ・ m |
|
หน่วยแสดงผลขั้นต่ำ |
0.02 Nm |
|
ความแม่นยำในการวัด |
สกรูขวา สกรูซ้าย ± 4% + 1 หลัก (หลัก = หน่วยแสดงผลขั้นต่ำ) ภายในช่วงการวัดแรงบิด |
|
ทิศทางการวัด |
เกลียวขวา เกลียวซ้าย |
|
หน่วยวัด |
N · m (เปลี่ยนได้โดยการเปลี่ยน kgf · m, lbf · in, lbf · ft) |
|
แหล่งจ่ายไฟ |

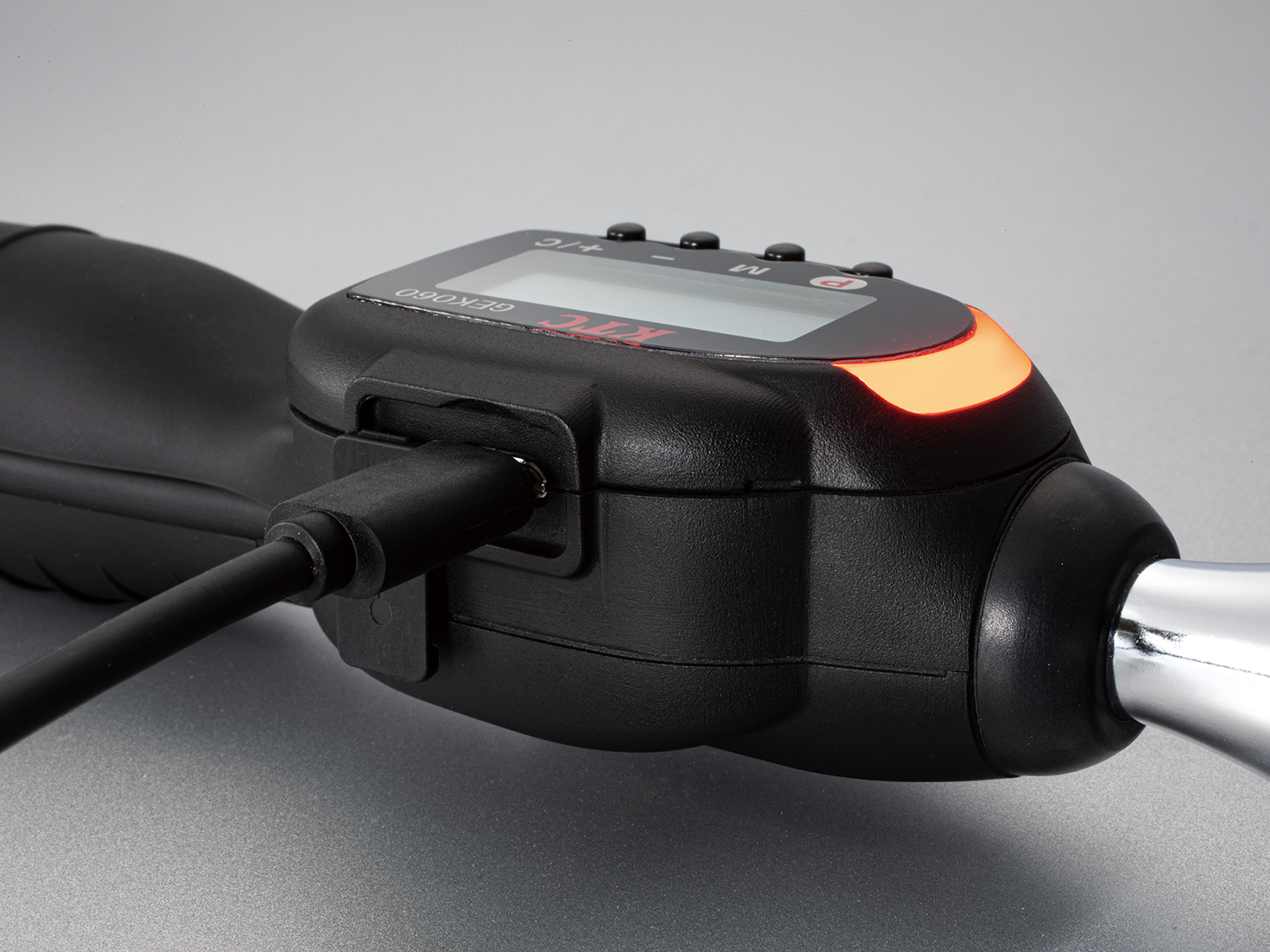

แบตเตอรี่ลิเธียมโพลิเมอร์แบบชาร์จไฟได้ (รวม: สายชาร์จ) * ไม่รวมเครื่องชาร์จ โปรดเตรียมที่ชาร์จ USB ที่มีจำหน่ายทั่วไป |
|
เวลาในการชาร์จ |
2.5 ชม. (ใช้ได้ต่อเนื่อง 12 ชม.* ) * เวลาแตกต่างกันไปขึ้นอยู่กับเงื่อนไขการใช้งาน |
|
จำนวนหน่วยความจำที่ลงทะเบียน |
5 กรณี (สามารถบันทึกค่าแรงบิดเป้าหมายได้) |
|
ปิดอัตโนมัติ |
หากไม่มีการดำเนินการใดๆ ประมาณ 2 นาที เครื่องจะปิดโดยอัตโนมัติ |
● โปรดใช้ภายในช่วงการวัดแรงบิด
● ห้ามต่อท่อ ฯลฯ
● อย่าตีหรือทำหล่นแทนที่จะใช้ค้อนกระแทกอย่างแรง
● ไม่สามารถกันน้ำได้
● หากมีสารเคมีติดอยู่ ให้เช็ดออกโดยเร็ว
● ขอแนะนำให้ปรับเทียบแรงบิดอย่างสม่ำเสมอเพื่อรักษาความแม่นยำในการวัด
